1.ПредставлениеYC-1060FED Автоматическая машина для горячего тиснения

Автоматическая высекальная машина для глубокого тиснения YC--1060ED является продуктом третьего поколения, разработанным нашей компанией.Машина использует современный передовой уровень проектирования, исследований и разработок и реализует автоматизацию подачи бумаги, высечки, глубокого тиснения, доставки бумаги, подсчета, человеко-машинного интерфейса и тестирования.Непрерывное непрерывное производство, повышение эффективности производства.Он имеет характеристики удобной работы, безопасности и надежности, высокой скорости, высокого давления, высокой точности и хорошего качества.9. Устройство защиты от перегрузки оснащено ограничителем крутящего момента в стрелочном ящике для лучшей защиты безопасности оператора и машины.

2.YC-1060FED Автоматическая машина горячего тиснения с глубоким тиснением

Отдел кормления

▶ Механизм предварительной укладки бумаги, а также основное и вспомогательное устройства подачи бумаги обеспечивают непрерывную подачу бумаги без остановки.

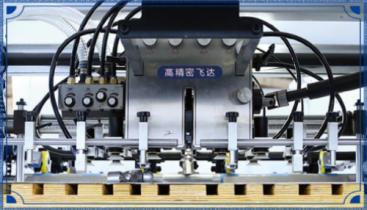

▶ Головка подачи бумаги с четырьмя всасывающими, пятью и девятью всасывающими соплами обладает высокой мощностью всасывания и стабильной подачей бумаги.Всасывающие сопла могут регулировать высоту, угол и объем всасываемого воздуха всасывающей бумаги без остановки в соответствии с изменяющимися условиями бумаги.гладко.

▶ На месте головки подачи бумаги находится высокое устройство подачи, которое может эффективно защитить головку подачи.

▶ На боковой стороне устройства подачи бумаги имеется маховик регулировки упора, с помощью которого удобно определять положение стопки бумаги.

▶ Стопка бумаги автоматически поднимается на высоту бумаги, что удобно для автоматической подачи бумаги.

▶ Контроллер обнаружения двойных листов, эффективный контроль двойных листов и сокращение отходов.

▶ На внутренней стороне стеновой панели имеются верхние и нижние концевые выключатели, обеспечивающие автоматическую остановку стопки бумаги в верхнем и нижнем положениях.

податчик бумаги

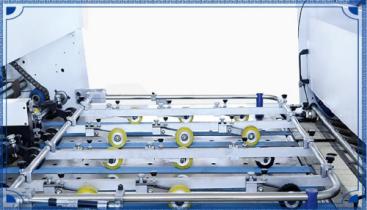

▶ Специальная лента подачи и доска подачи из нержавеющей стали оснащены износостойкими бумажными валиками, которые могут легко регулировать давление резиновых валиков и волосяных валиков, а затем изменять давление с помощьюремень, чтобы обеспечить гладкость бумаги.

▶ На столе подачи бумаги имеется маховик регулировки времени подачи бумаги для точной настройки времени подачи бумаги в соответствии со временем высечки.Четыре переключателя обнаружения оптоволокна используются для предыдущего позиционирования с высокой чувствительностью, которые могут проверять точность бумаги на месте и избегать отходов.

▶ Оснащен левым и правым боковыми датчиками и имеет две функции толкания и вытягивания, а его преобразование удобно и быстро.Положение и давление бокового упора можно отрегулировать в соответствии с боковым расположением бумаги разного размера и толщины.И оснащен переключателем обнаружения оптического волокна, всегда определяющим точность бумаги на месте.

Червячная передача главной части трансмиссии изготовлена ​​из немецкого сплава меди, который обрабатывается на прецизионных станках с высокой точностью и особой износостойкостью.Червячный коленчатый вал обработан высокочастотной закалкой из хромистой стали для увеличения срока службы.Размер маятникового стержня увеличен, а стержень маятникового стержня утолщен, поэтому давление высечки велико, он износостойкий и долговечный.

Глубокое тиснение/высечка

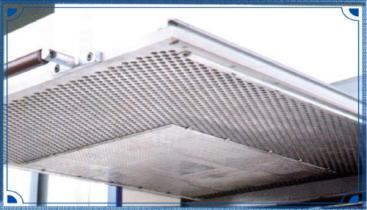

▶ К штампованной верхней платформе добавлены три нагревательные пластины и 16 температурных зон нагрева.В методе нагрева используется керамическое уплотнение и неокисляющая упаковка.Температуру каждой температурной зоны можно регулировать независимо, а температура нагрева является равномерной.Он используется для процессов горячего тиснения, таких как горячее тиснение, горячее тиснение и горячее вдавливание.

▶ Он управляется компьютерной программой ПЛК, а экран дисплея человеко-машинного интерфейса установлен на рабочей поверхности и поверхности приема бумаги для контроля рабочего состояния машины в режиме реального времени и динамически.следить за входными, выходными точками и различными неисправностями контроллера компьютерной программы.В этих двух местах установлен сенсорный экран человеко-машинного интерфейса, что очень удобно для устранения неполадок и эксплуатации.

▶ Четыре переключателя обнаружения оптоволокна используются для позиционирования переднего упора, чтобы определять точность переднего упора, проверять положение бумаги и избегать отходов.

▶ Боковое позиционирование использует двойную конструкцию тягового и нажимного датчика, а положение тянущего и нажимного устройства можно произвольно регулировать для адаптации к высечке картона и гофрированной бумаги, а такжеоптическое волокно для определения точности бумаги на месте.

▶ Угол хода составляет 230°C, а высокоточный тройной кулачковый индексирующий механизм прерывистого действия обеспечивает более плавное движение зубчатого ряда.

▶ Используются импортная пневматическая муфта и двигатель с частотной модуляцией, торможение стабильное.

▶ Пластина для горячего прессования, рама шаблона ножа и стальная пластина для высечки позиционируются с помощью фиксирующей пластины, которая является точной и простой в эксплуатации.

▶ Пластина для горячего прессования и рама шаблона ножа для высечки могут быть заменены друг другом, чтобы реализовать преобразование функции горячего прессования и функции высечки.

▶ Давление подъема контролируется серводвигателем и электрическим цифровым дисплеем.Легко отрегулировать давление на сенсорном экране человеко-машинного интерфейса, а положение и давление высекальной платформы являются точными.

▶ Высокоточная и высокопрочная цепь вращения зубчатого ряда German Ives предварительно натянута для сопряжения один к одному, чтобы обеспечить точность каждой группы цепей зубчатого ряда.

▶ Использование высокопрочных зубчатых стержней из алюминиевого сплава обеспечивает стабильность захватной бумаги, что эффективно предотвращает вибрацию зубчатых стержней.Добавлены регулируемые устройства для переднего и заднего позиционирования зубного ряда, а в левый и правый соединительные блоки зубного ряда добавлена ​​структура компенсации погрешности точной настройки.Точность позиционирования зубчатого ряда можно настроить и компенсировать погрешность износа основной цепи или ее частей.

▶ Левая и правая высечки основных стеновых панелей изготовлены из жаропрочной стали, самая толстая точка слева и справа составляет 350 мм, а стенки рабочей панели выдвигаются на 100 мм в направлении доставки кубедитесь, что давление может выдержать 650 тонн, чтобы избежать поломки, верхней платформы, движущейся платформы, нижней платформы и другого давления высечки подшипника Ключевые компоненты высекальной машины изготовлены из стойкого к давлению высокопрочного ковкого чугуна и отлиты какцеликом при высокой температуре и после длительного отпуска для снятия напряжения и обработки старением, он может обеспечить отсутствие деформации и стабильное давление во время высечки под высоким давлением.

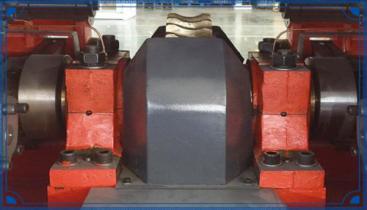

▶ Главное вращение соединено в виде высокомодульной червячной передачи, червячной передачи, коленчатого вала и шатуна, что уменьшает зазор перемещения и позволяет машине поддерживать стабильную работу при высокой скорости и высоком давлении.

▶ Внешняя циркуляция смазочного масла в системе кондиционирования воздуха с постоянной температурой может обеспечить эффект смазки внутренних шарниров главного привода.Самосмазывающаяся система обеспечивает нормальную внутреннюю подачу масла в главный привод, и машина автоматически останавливается при отсутствии масла.Система синхронизированной смазки автоматически контролирует каждую точку смазки, чтобы выполнять регулярную смазку количественным впрыском масла.

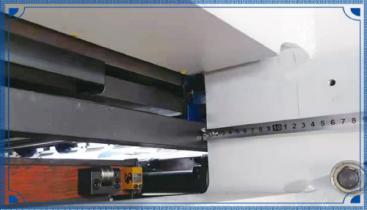

Утолщенная стеновая панель

Утолщенная стеновая плита имеет сопротивление давлению 800 тонн, тиснение более твердое, а эффект глубокого тиснения лучше.На внутренней стороне стеновой панели есть верхний и нижний концевые выключатели, обеспечивающие автоматическую остановку стопки бумаги в самом верхнем и нижнем положениях.

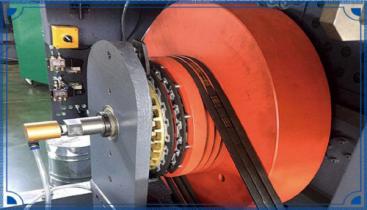

Пневматическое сцепление

Для снижения шума и аэродинамического воздействия используется импортное оборудование.

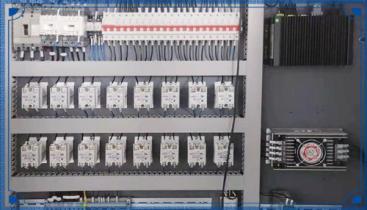

Отдел электрики

▶ Принято 16 температурных зон нагрева, температура каждой зоны регулируется отдельно, а температура нагрева является одинаковой.

▶ В электрической системе используются передовые системы управления, такие как программный контроллер ПЛК и сенсорный экран с человеко-машинным интерфейсом.

▶ Экран дисплея интерфейса «человек-машина» установлен на рабочей поверхности и поверхности приема бумаги, чтобы время от времени контролировать рабочее состояние машины, а также контролировать точки ввода, вывода и различныенеисправности контроллера компьютерной программы.Устранение неполадок и эксплуатация очень удобны.

▶ В главном двигателе используется усиленное сверхмощное инверторное управление, бесступенчатая регулировка скорости, плавная работа и энергосбережение.

▶ Машина оснащена датчиками и предохранительными устройствами во многих местах для обеспечения нормальной работы машины и личной безопасности.

3.Технические параметры YC-1060FED Автоматическое глубокое тиснение Горячее тиснениеМашина

4.Детали конфигурации основных компонентов

Случайные аксессуары

Добавить случайные аксессуары и запасные части

5.Служба печати Таншань Юаньчэн

Местный поставщик услуг агента отвечает за послепродажное обслуживание зарубежного бизнеса, а цикл производства продукта составляет от 1 до 3 месяцев.

Контент послепродажного обслуживания:

1).Гарантия на оборудование, предоставляемое нашей компанией, составляет один год (без учета расходных материалов).В течение гарантийного периода местный агент поставщика услуг несет ответственность за бесплатное обслуживание проблем, вызванных самим оборудованием.

2).Наша компания внедряет систему управления всем процессом от завода до эффективного срока службы продукта.Создайте систему управления техническими файлами продукта и систему гарантии послепродажного обслуживания.

3).Компания использует торговую марку «Yuancheng» в качестве гарантии для обеспечения приверженности компании обеспечению качества для пользователей.Данная гарантия имеет юридическую силу и не будет аннулирована в связи с изменениями в развитии компании.

Примечание. Из-за постоянного обновления продуктов, таких как изменения технических параметров, конфигурации оборудования и внешнего вида, фактический продукт имеет преимущественную силу.
