1.Презентация полуавтоматической высекальной и биговальной машины YC-1300/1500/1650S

Высечно-биговальная машина серии YC-S представляет собой специальное оборудование, разработанное нашей компанией в сочетании с превосходными характеристиками аналогичных продуктов в стране и за рубежом, которое подходит для высококачественных цветных коробок ивысечка цветной коробки.В машине используется высокопрочный ряд захватов, а усовершенствованный механизм захвата с открытым захватом может адаптироваться к различным типам картона, картона и гофрированной бумаги;передние, задние и боковые механизмы позиционирования обеспечивают точность высечки бумаги.Оснащен высокоточным прерывистым механизмом;быстродействующая пневматическая муфта, пневматическая стопорная пластина.Используя программируемый контроллер и человеко-машинный интерфейс, рабочая скорость, количество обработанных листов и общее время работы машины отображаются в цифровом виде;отображение неисправностей машины делает операцию по устранению неполадок очень удобной.Преобразователь частоты используется для управления главным двигателем, бесступенчатого регулирования скорости и обеспечения стабильной работы.Машина оснащена датчиками и предохранительными устройствами во многих местах для обеспечения нормальной работы машины и личной безопасности.Давление высечки можно регулировать отдельно до и после, ручной поворот удобен и экономичен, а также можно выполнять высечку без рта.

2.Полуавтоматическая машина для высечки и биговки YC-1300/1500/1650S

Высечка

▶ Он управляется компьютерной программой ПЛК, а экран дисплея человеко-машинного интерфейса установлен на рабочей поверхности и поверхности приема бумаги для контроля рабочего состояния машины в режиме реального времени и динамически.следить за входными, выходными точками и различными неисправностями контроллера компьютерной программы.В этих двух местах установлен сенсорный экран человеко-машинного интерфейса, что очень удобно для устранения неполадок и эксплуатации.

▶ Четыре переключателя обнаружения оптоволокна используются для позиционирования переднего упора, чтобы определить точность переднего упора, проверить положение бумаги и избежать отходов.

▶ Боковое позиционирование использует двойную конструкцию тягового и нажимного датчика, а положение тянущего и нажимного устройства можно произвольно регулировать для адаптации к высечке картона и гофрированной бумаги, а такжеоптическое волокно для определения точности бумаги на месте.

▶ Угол хода составляет 230°C, а высокоточный тройной кулачковый индексирующий механизм прерывистого действия обеспечивает более плавное движение зубчатого ряда.

▶ Используются импортная пневматическая муфта и двигатель с частотной модуляцией, торможение стабильное.

▶ Пластина для горячего прессования, рама шаблона ножа и стальная пластина для высечки позиционируются с помощью фиксирующей пластины, которая является точной и простой в эксплуатации.

▶ Пластина для горячего прессования и рама шаблона ножа для высечки могут быть заменены друг другом, чтобы реализовать преобразование функции горячего прессования и функции высечки.

▶ Давление подъема контролируется двигателем и электрическим цифровым дисплеем.Легко отрегулировать давление на сенсорном экране человеко-машинного интерфейса, а положение и давление высекальной платформы являются точными.

▶ Высокоточная и высокопрочная цепь вращения зубчатого ряда German Ives предварительно натянута для сопряжения один к одному, чтобы обеспечить точность каждой группы цепей зубчатого ряда.

▶ Использование высокопрочных зубчатых стержней из алюминиевого сплава обеспечивает стабильность захватной бумаги, что эффективно предотвращает вибрацию зубчатых стержней.Переднее и заднее расположение зубного ряда увеличено - печатная машина стоимостью 9 юаней --- высечка, удаление отходов, бронзирование, глубокое тиснение и добавлено регулируемое устройство.Погрешность износа основной цепи или ее частей можно точно настроить и компенсировать.

▶ Ключевые компоненты, которые несут давление высечки, такие как подвижная платформа и нижняя платформа, отлиты как единое целое из стойкого к давлению высокопрочного ковкого чугуна при высокой температуре и после длительноговремя отпуска для снятия напряжения и обработки старением, это может гарантировать отсутствие деформации во время высечки под высоким давлением, давление стабильно.

▶ Главное вращение соединено в виде высокомодульной червячной передачи, червячной передачи, коленчатого вала и шатуна, что уменьшает зазор перемещения и позволяет машине поддерживать стабильную работу при высокой скорости и высоком давлении.

▶ Самосмазывающаяся система обеспечивает нормальную внутреннюю подачу масла главного привода и автоматическую остановку машины при отсутствии масла.Система синхронизации автоматически контролирует каждую точку смазки для регулярного количественного смазывания впрыском масла.

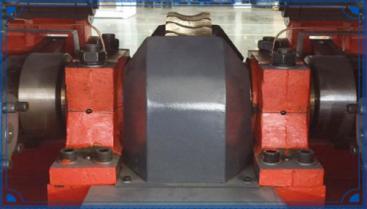

главный диск

▶ В процессе высечки используется червячная передача и специально разработанный механизм коленчатого вала, который отличается низким уровнем шума, высоким давлением, высокой точностью и длительным механическим сроком службы.Червячная передача, червяк и коленчатый вал обрабатываются с помощью шлифовки с ЧПУ.

▶ Основной корпус, верхняя и нижняя высекальные платформы изготовлены из высококачественного ковкого чугуна и подвергнуты старению.Он имеет характеристики износостойкости, большого механического плоского давления и низкого коэффициента деформации.

▶ Для смазки главного привода используется импортный шестеренный насос высокого давления с погружением в масло, непрерывная смазка.Масляный контур оснащен устройством очистки масляного фильтра и устройством защиты от аномального давления масла, чтобы гарантировать, что внутренняя часть машины всегда будет новой через несколько лет.В муфте используется пневматическая муфта с высоким крутящим моментом, которая имеет высокую скорость срабатывания и большой крутящий момент, что удобно для запуска, аварийной остановки, толчкового движения и других точных действий без обслуживания и имеет длительный срок службы.

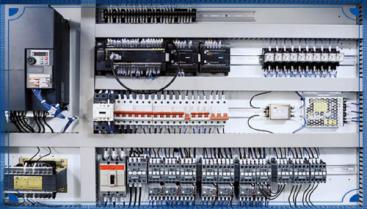

Электрический шкаф

▶ Электронная система управления использует автоматический компьютер PLC Omron Japan, инвертор Toshiba Japan, сенсорный экран EVIEW Тайваня, France Schneider и другие известные международные бренды.

▶ Система отображения человеко-машинного интерфейса может отображать различные условия работы, указывать место неисправности и предлагать решения.

▶ Машина оснащена датчиками верхнего предела подачи основной бумаги, сигналом колокола подачи основной бумаги, нижним пределом подачи основной бумаги и предохранительным устройством для обеспечениянормальная работа машины и личная безопасность, верхний предел подачи основной бумаги, нижний предел подачи основной бумаги, обнаружение извлечения стальной пластины, обнаружение цепи подачи бумаги, обнаружение заднего стекла, обнаружение ненормальной подачи бумаги, защита от давления маслапереключиться.

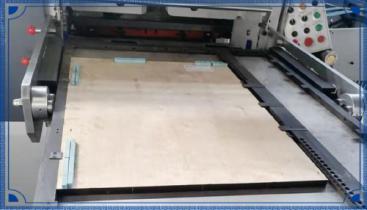

Отдел вывоза мусора

▶ Упрощенная противовыбросовая трансмиссия и оптимизированный профиль движения кулачка повышают устойчивость к выбросу

▶ Структура удаления отходов состоит из верхней рамки удаления отходов, негативного шаблона удаления отходов и нижнего шаблона рамки удаления отходов.В соответствии с потребностями изделий для контактной резки можно выбрать удаление отходов штамповки или удаление отходов шаблона

▶ Верхнее, среднее и нижнее удаление отходов использует метод центрального позиционирования, который удобен для смены пластин, точного позиционирования и стабильной работы.▶ Негативный шаблон для удаления отходов оснащен механизмом быстрой блокировки, которым легко управлять.Его можно использовать в рабочем окне во время повторной установки, что снижает трудоемкость.

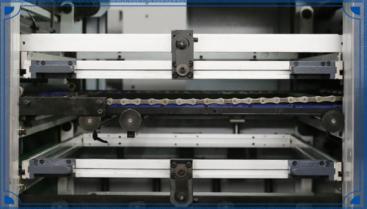

Отдел доставки бумаги

▶ Независимый механизм предварительного кодирования бумаги, минимизирующий время смены бумаги и повышающий эффективность механического производства.

▶ Импортированное фотоэлектричество контролирует высоту подъема стопки бумаги.Он может автоматически контролировать оптимальное положение подачи бумаги независимо от того, деформирована бумага или плоская бумага.Подача бумаги проста и непрерывна, до 4500 листов в час.

▶ Линейные подшипники используются для доставки и выравнивания, имеют простую конструкцию и аккуратную доставку.

▶ Гуманный дизайн гарантирует, что бумагу можно легко вытащить после высечки, а время смены бумаги контролируется в течение одной минуты.

3.Технические параметры полуавтоматической высекальной и биговальной машины YC-1300/1500/1650S

Случайные аксессуары

Добавить случайные аксессуары и запасные части

5.Служба печати Таншань Юаньчэн

Местный поставщик услуг агента отвечает за послепродажное обслуживание зарубежного бизнеса, а цикл производства продукта составляет от 1 до 3 месяцев.

Контент послепродажного обслуживания:

1).Гарантия на оборудование, предоставляемое нашей компанией, составляет один год (без учета расходных материалов).В течение гарантийного периода местный агент поставщика услуг несет ответственность за бесплатное обслуживание проблем, вызванных самим оборудованием.

2).Наша компания внедряет систему управления всем процессом от завода до эффективного срока службы продукта.Создайте систему управления техническими файлами продукта и систему гарантии послепродажного обслуживания.

3).Компания использует торговую марку «Yuancheng» в качестве гарантии для обеспечения приверженности компании обеспечению качества для пользователей.Данная гарантия имеет юридическую силу и не будет аннулирована в связи с изменениями в развитии компании.

Примечание. В связи с постоянным обновлением продуктов, например, изменением технических параметров, конфигурации оборудования и внешнего вида, фактический продукт имеет преимущественную силу.
